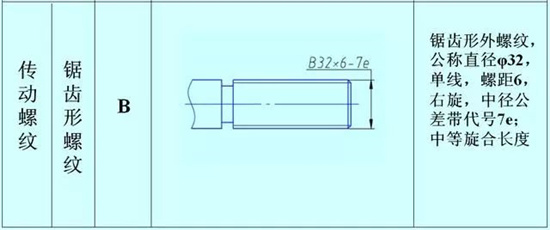

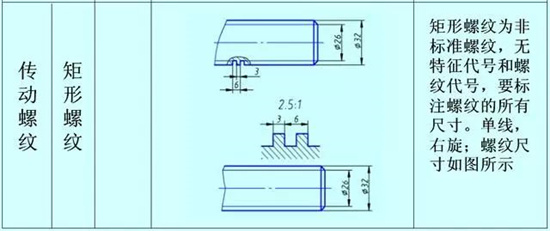

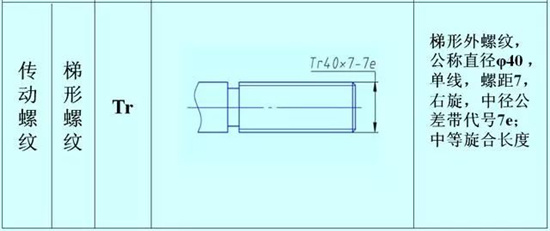

螺紋的正確標注，千萬不要弄錯了

從事機械設計工作時，在零件圖中經常會有螺紋特征，除了要規范地畫出螺紋，還需要正確地標注，以保證加工出的零件是你想要的，裝配時不至出錯。此外，裝配圖中也經常會用到螺紋標準件，在明細表中同樣需正確標記，以便采購部門正確購買。在其他人員讀機械圖紙時，同樣也需要看懂螺紋的標注。

所以，關于螺紋的標注知識是從事緊固件行業人員必備的技能。今天，法士威就給大家介紹各種螺紋的標注規范。

1 普通螺紋

普通螺紋是生活和工作中使用最廣泛的螺紋，螺紋緊固件（螺栓、螺柱、螺釘、螺母等零件）上的螺紋大多為普通螺紋。

普通螺紋分粗牙普通螺紋和細牙普通螺紋。細牙普通螺紋多用于精密零件和薄壁零件上（如液壓管接頭中用的普通螺紋均為細牙）。

在螺紋的標記中，細牙普通螺紋的螺距必須注出，而粗牙普通螺紋的螺距一般不標注（因?yàn)橥恢睆降募?xì)牙普通螺紋可能有多種螺距，而粗牙的螺距是一定的）。關于普通螺紋的螺距，在國標（GB/T 193 普通螺紋直徑與螺距系列）中有詳盡的說明。

普通螺紋的完整標記由五部分組成:

001

例如：M10×1 ― 7H ― L ― LH

（1）普通螺紋的特征代號和尺寸代號

特征代號：M (表示普通螺紋) 。

尺寸代號：公稱直徑×螺距（多線螺紋的導程和螺距均要注出，單線粗牙普通螺紋螺距不標注）。

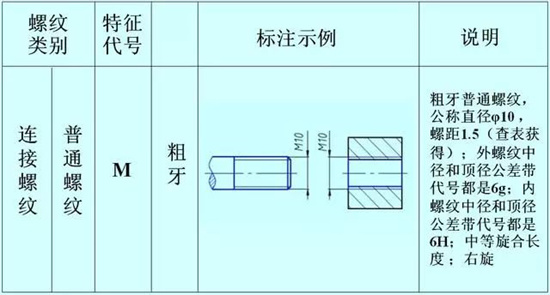

“M10”表示：公稱直徑為10 mm、螺距1.5 mm的單線粗牙普通螺紋。

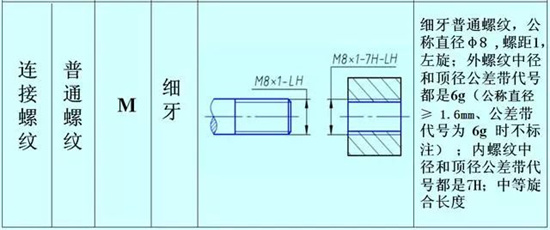

“M10×1”表示：公稱直徑為10mm、螺距為1 mm的單線細牙普通螺紋。

（2）普通螺紋的公差帶代號

普通螺紋的公差帶代號由公差等級（數字）和基本偏差（外螺紋用小寫字母、內螺紋用大寫字母表示）所組成，例如5g6g、6g、6H、7H。

當螺紋中徑公差帶與頂徑公差帶代號不同時，需分別注出，如：M10―5g6g（5g為中徑公差帶代號，6g為頂徑公差帶代號）。

當中徑與頂徑公差帶代號相同時，只注一個代號，如：M10×1―7H。公差帶代號為6g或6H(公稱直徑≥ 1.6mm)時不標注（在普通螺紋的公差帶不標時，均默認公差帶為6g或6H）。關于公差等級和基本偏差的內容，將在以后的文章中介紹。

（3）螺紋的旋合長度

普通螺紋的旋合長度有長、中、短三種，分別用代號L、N、S表示。

例如：M10－5g6g―S為短旋合長度的螺紋，M10―7H―L為長旋合長度的螺紋。當螺紋為中等旋合長度時，代號N不標注。

當特殊需要時，可注明旋合長度的數值。如：M20×2―5g6g―40。

（4）旋向代號

左旋時標注LH，右旋時不標注。例如：M10―7H―L ―LH 為左旋螺紋，M10―7H―L 為右旋螺紋。

2 管螺紋

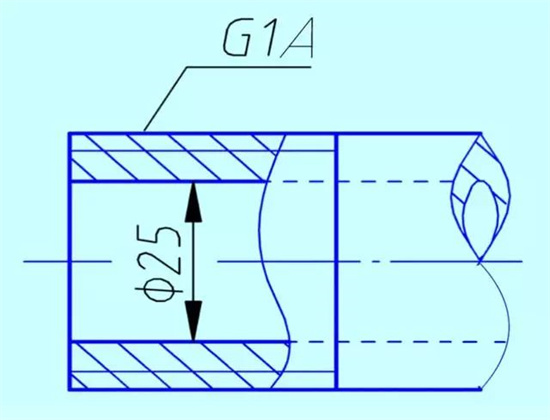

管螺紋一般用于管路(水管、油管、煤氣管等)的連接中。管螺紋的標記用指引的方法標注，指引線指到螺紋的大徑上。

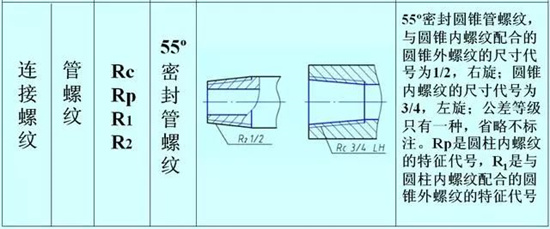

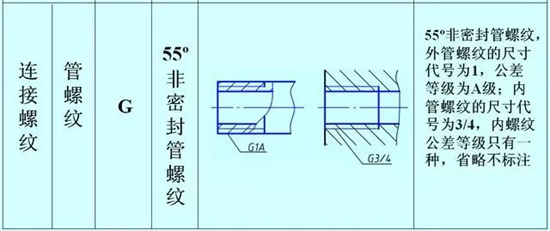

管螺紋的標記：由螺紋特征代號、尺寸代號和旋向組成。管螺紋的尺寸代號（公稱直徑）不是螺紋大徑的大小，而是管子的通徑（英制）大小。標記中未注寫旋向的均為右旋。

002
