彈性圓柱銷在緊固件中的應用， 速速收藏

在機械行業中，零件之間的聯接與緊固有很多種方式，比如常見的螺紋聯接、鉚釘聯接、銷聯接、鍵及花鍵聯接等等。今天，我們就來講講銷連接。

按照功能，銷可分為定位銷、聯接銷、安全銷。定位銷可以固定零件之間相對位置，它是組合加工和裝配時的重要輔助零件。定位銷通常不受載荷或只受很小的載荷，一般不作強度校核計算，按結構來確定直徑即可。如圓柱銷、圓錐銷。用于聯接的銷可用來傳遞不大的載荷。其尺寸可按經驗或規范而定，必要時按照剪切和擠壓強度進行校核。銷也可以作為安全裝置中的過載剪斷元件。為確保安全銷被剪斷而不提前發生擠壓破壞，可在銷上加銷套。

彈性圓柱銷區別于圓柱銷，運用在有沖擊、振動的場合。

學名：彈性圓柱銷

俗稱：彈簧銷，彈性銷

學科：緊固件/標準件/圓柱銷

簡介：一種無頭中空的柱形體

用途：零件的定位、連接與固定

性能：需具備良好的彈性及抗剪切力

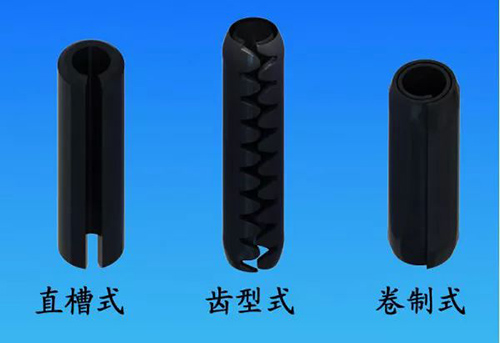

分類：直槽彈性銷、卷制彈性銷、齒形彈性銷（參照附圖對比下，從外觀能直接辨別）

圓柱銷和彈性圓柱銷PK

圓柱銷依靠少量過盈固定在零件的內孔中，所需要的配合公差精度比較高，配合太差容易從零件中掉出來。圓柱銷受力較為均勻，它不吸收沖擊和動力載荷，而是將其傳遞到結合部件，由此特性帶來的負面作用就是，長期反復拆裝使用圓柱銷可能會導致連接件的內孔變形或疲勞失效。

彈性銷有彈性，中間空心，側面開槽，便于裝配。彈性銷在彈性變形后收縮時能反作用于連接件內孔，起到緊固配合的作用，由于彈性，可多次拆裝而不至于損壞內孔，可用于拆卸困難的場合。但從另一方面來講，彈性銷剛性較差，所以不適用于高精度定位。

有人會問圓柱銷在標準中有對應的銷孔尺寸要求，怎么去設定彈性銷對應安裝的銷孔尺寸？其實從彈性銷的原理上來講，它的直徑偏差較大，并不能實現精準定位，因此只要能保證銷子公稱直徑的基礎上，放少許過盈量，讓彈性銷依靠其自身彈性卡在銷孔中即可。個人愚見，正常H9~H11的公差帶都可行。

拆裝彈性圓柱銷的方法

普通方式不容易取出已裝配的彈性銷，可以利用穿孔機或者小芯棒將其取出。裝配比較簡單，將彈性銷放入孔中與孔壁壓緊，依靠其自身的彈性變形達到緊固的目的。需要注意的是，直槽彈性銷的槽口不能裝于受壓的一面，裝配規范中應標明槽口方向。

銷的材料多為碳素鋼，彈性銷一般用不銹鋼或碳素彈簧鋼制成，可參照標準GB/T879-2000、ASME B18.8.2、DIN1481等，其余材料可按要求適當調整。跟大多數零件的防腐措施類似，銷的防腐可通過以下三種形式實現：1.材料選用不銹鋼；2.表面鍍鋅/磷化/氧化；3.裝配時涂防銹油。
